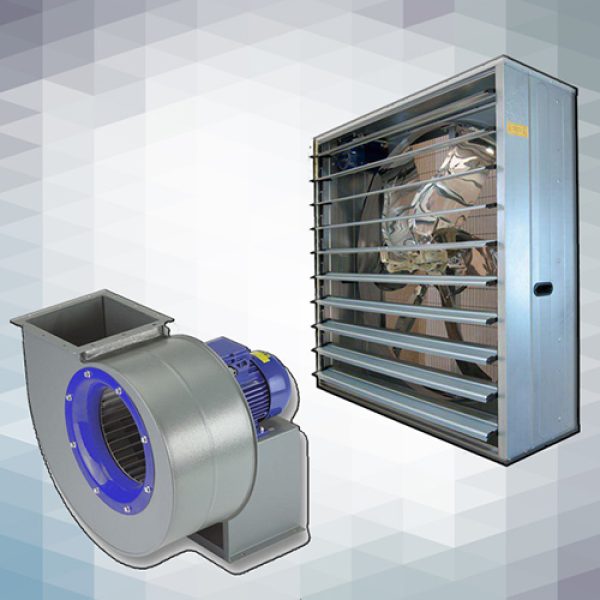

هواکش های سانتریفیوژی یا محوری

pdf مقاله

در این مقاله به مدل پره های آنها و تاثیر ان بر روی کارایی هواکش ها و به طور مقایسه انواع هواکش های سانتریفیوژی و محوری پرداخته ایم.

فن ها به دو دسته اصلی دسته بندی میگردند:

  • هواکش های سانتریفیوژی یا Centrifugal
  • هواکش های محوری یا Axial

این دسته بندی بر اساس مسیری که گاز در فن طی میکند ایجاد شده است. فنهای سانتریفیوژی در ابتدا از یک ایمپلر چرخان (مجموعه پره ها) برای انتقال شعاعی. گاز به واسطه اثر گریز از مرکز به سمت بیرون و سپس به صورت مورب از لبه  پره ها به خارج بهره میبرند. گاز ورودی موازی توپی ایمپلر حرکت میکند و به صورت شعاعی به سمت پیرامون ایمپلر و لبه تیغه ها تغییر جهت میدهد. در حینی که گاز از توپی ایمپلر به لبه تیغه ها حرکت می کند، انرژی جنبشی کسب می کند. این انرژی جنبشی بعدتر وقتی که گاز قبل از ورود به مسیر زاویه دار خروجی، کند می شود به یک افزایش در فشار ثابت تبدیل می شود.

فنهای سانتریفیوژی توان تولید فشارهای نسبتا بالا را دارند. این فن ها اغلب در جریانهای .گاز کثیف(Dirty به معنای رطوبت بالا و حاوی ذرات)، در کاربردهای انتقال مواد و در سیستم هایی که در دماهای بالاتر مورد استفاده قرار میگیرند.





فن های محوری، همانطور که از نامشان مشخص است، جریان گاز را در جهت محور یا شفت فن به حرکت در می آورند. گاز (معمولا هوا) با اثر ایرودینامیکی که توسط پره های فن (بسیار شبیه بال هواپیما یا ملخ کشتی و هواپیما) ایجاد میشود تحت فشار قرار میگیرد. اگرچه این نوع فن گاهی اوقات میتواند به عنوان جایگزین فن های سانتریفیوژی

.مورد استفاده قرار گیرد، ولی در بیشتر مواقع در کاربریهای درگیر با هوای تمیز، فشار پایین، و حجم بالا به کار گرفته میشود. فنهای محوری یا اکسیال در مقایسه با فن های سانتریفیوژی با ظرفیت مشابه، جرم چرخان کمتر داشته و کم حجم تر میباشند. علاوه بر این، فنهای محوری، معمولا به سرعت چرخش بالاتر نیازمندند و در مقایسه با فن های سانتریفیوژی تا حدی پر صدا تر هستند.

۱-    هواکش های سانتریفیوژی یا گریز از مرکز

فن های سانتریفیوژی قدرتمندند و قادرند با کارایی بالا فشارهای بالا تولید کنند و می توانند به نحوی تولید شوند. که برای شرایط کارکرد سخت مناسب باشند. فن های ساانتریفیوژی معمولترین نوع فن هایی هستند که در صنایع به کار برده می شوند. فنهای سانتریفیوژی از انواع مختلفی از شکل پره استفاده میکنند.

از جمله:

  • پره های منحنی با شیب به عقب Backward inclined curved
  • پره های دوکی شکل ایر فویل ایرودینامیکی (شبیه بال هواپیما) با شیب به عقب Backward inclined airfoil
  • پره های تخت با شیب به عقب Backward inclined flat
  • پره های منحنی با شیب به جلو Forward inclined
  • پره های شعاعی یا رادیال Radial Blade
  • پره های نوک شعاعی Radial Tip

فنهای سانتریفیوژی با پره های شعاعی، قادرند در شرایط کاری بسیار متفاوتی به کار گرفته شوند که در صنعت یک مزیت بارز محسوب میشود.

فیلم نحوه کارکرد فن های سانتریفیوژی را در لینک زیر مشاهده کنید.

https://www.aparat.com/v/C3l1d

  ۲- هواکش های محوری یا اکسیال

فنهای با جریان محوری مزایایی نسبت به گونه های دیگر دارند،

از جمله:

  • اندازه متناسب
  • سبک
  • کم هزینه
  • تجهیزات راه انداز مستقیم نزدیک به سرعت همزمان موتور القایی کار میکنند.
  • تجهیزات راه انداز تسمه، آزادی عمل در انتخاب سرعت فن را ممکن میکنند.

معایب فنهای جریان محوری:

فنهای اکسیال خواص نامطلوبی دارند که میتواند در شرایطی که جریان هوا باید خیلی تغییر کند مشکل ایجاد کند. این فنها ناحیه توقفی (Stall region) در محدوده پایین جریان گاز دارند که آنها .را برای سیستمهایی که تحت شرایط  جریان متغیر گاز کار میکنند نامطلوب میکند. ابزارهای جلوگیری از توقفی موجودند که میتوانند نصب گردند تا الگوی جریان هوا .را در اطراف پره ها تغییر داده و مشکل توقف را به نحوه مرتفع کنند. با انتخاب نوعی از فن که عملکرد پایداری در بالاتر از کل محدوده جریان گاز و فشار مورد نیاز دارد میتوان از مشکل توقف اجتناب کرد. برای دستیابی به ظرفیت جریان گاز معادل آنچه فنهای سانتریفیوژی در اختیار قرار میدهند، فن های اکسیال باید با سرعت بالاتری بچرخند. به این دلیل فنهای محوری عموما از فنهای سانتریفیوژی مشابه پر صدا تر هستند. دسترسی به موتور به دلیل محل پره ها و ساپورتهای آنها محدود است.

کاربردهای معمول فنهای محوری عبارتند از:

  • خارج کردن هوای آلوده و یا تامین هوای تازه
  • کاربری های تک جهته و یا با جریان هوای معکوس
  • کاربری در خروج هوای آلوده که اندازه ذرات موجود در هوا کوچک است نظیر جریانهای غباردار، دود و بخار
  • سه نوع فن اکسیال موجود است که خواص و کاربردهای معمول آنها در جدول ذیل با جزئیات بیشتر ذکر شده است.
  • تمامی سه نوع فن محوری، خواص توقفی (Stall ) را دارند (جاییکه فشار با افزایش جریان در سمت چپ منطقه پیک فشار افت میکند)،

بنابراین در کاربری آنها باید به این نکته توجه شود.

فیلم نحوه کارکرد فن های سانتریفیوژی را در لینک زیر مشاهده کنید.

https://www.aparat.com/v/oXHSh

نوع پروانه فن سانتریفیوژی خواص این نوع فن ها کاربری فن های با این نوع پره پره منحنی به جلو یا فوروارد اینکلایند • پروانه ها در جهت چرخش فن انحنا دارند • در مقایسه با انواع دیگر فنها بازدهی کمتری (بین 55 و 65 درصد) دارند. • نسبت به انواع دیگر فن ها اندازه نسبی کوچکتری دارند. • سرعت پایین، عدم نیاز به طراحی خیلی مستحکم • نسبتا کم صدا • محدود به کارگیری در کاربردهای تمیز. • خروجی فن به سختی قابل تنظیم دقیق میباشد (به شکل منحنی فن که تا حدی افقی است دقت کنید) و این فنها در موقعیتهایی که جریان گاز باید به دقت کنترل شود به کار گرفته نمیشوند. • منحنی توان به صورت پیوسته با جریان گاز افزایش می یابد در حالیکه فشار کاهش می یابد. • کاربریهایی که نیاز به جریان گاز کم تا متوسط و در فشار پایین دارند. • بسیار مناسب برای گرمادهی محیطهای مسکونی، تهویه و تهویه مطبوع (HVAC) • انتخاب دقیق راه انداز برای جلوگیری از فشار زیاد بر روی موتور فن الزامی است. • کاهش در منحنی کارایی فن یک ناحیه مشکلزای احتمالی را نمایش میدهد که میتواند در جریانهای گازی کم منجر به مشکلات عملکردی گردد. پره های شعاعی یا رادیال • مناسب برای جریانهای کم تا متوسط در فشارهای بالا • توانایی انتقال گازهای پر از ذرات نظیر غبار، خرده های چوب و تکه های فلزی چون شکل پره ها نشست مواد (material buildup) را محدود میکند. • پره ها را میتوان با ترکیبات محافظ پوشش داد تا به مقاومت آن در مقابل خوردگی و سایش افزود. • حتی در شرایط خاص که لرزش میتواند مساله باشد، خلاصی زیاد بین پروانه ها اجازه کارکرد امن و بی سر و صدای فن را فراهم میکند. • کاربردهای صنعتی خیلی خشن و سخت • فن هایی بسیار سخت کار و قابل اتکا پره های نوک شعاعی یا رادیال تیپ • حد وسط بین فن های هوای تمیز و فنهای سختکار تر پره شعاعی است. فنهای Radial tip به دلیل (آشفتگی) توربولانس کمتر که از زاویه حمله کم بین پروانه و هوای ورودی ناشی میشود از فنهای با پره منحنی به جلو و فنهای با پروانه شعاعی کارا تر هستند. • برای استفاده در جریانهای گازی که ذرات ریز با غلظت بالا دارند و جریانهای گازی بسیار مرطوب بسیار مناسب هستند. • راندمان تا 75 در صد. • به دلیل داشتن خلاصی زیاد در کاربردهای انتقال مواد با استفاده از هوا به کار میروند.(Airborne Solid Handling) پره های تخت با شیب به عقب یا بکوارد اینکلایند • پروانه های تخت در جهت عکس چرخش فن زاویه دارند. • از سایر انواع فن قدرتمندتر در نظر گرفته میشوند. • زاویه کم تماس با جریان گاز به انباشت مواد روی پره های فن کمک میکند. • در جریانهای بالا، کارایی افت میکند. • مناسب برای استفاده به عنوان FD Fan (فن دمنده، در معرض جریان نسبتا تمیز گاز در سمت بالا دستی و شروع جریان در فرآیند) میباشد. • برای جریانهای حامل ذرات مناسب نیست. • به دلیل خواص موتور بدون اضافه بار (non overloading motor charactristic) انتخابی امن است. • اغلب وقتی رفتار سیستم در جریانهای بالا کاملا قابل پیش بینی نیست انتخاب میشود. پره های منحنی به عقب یا بکوارد اینکلایند • پروانه های فن در جهت عکس چرخش فن انحنا دارند. • از فنهای با پروانه تخت کارا تر هستند. • زاویه کم تماس با جریان گاز، انباشت مواد روی پروانه های فن را افزایش میدهد. • در جریانهای گاز بالا بازدهی افت میکند. • مناسب استفاده به عنوان FD Fan (فن دمنده ،فن در معرض جریان نسبتا تمیز گاز در سمت بالا دستی و شروع جریان در فرآیند) میباشد. • به دلیل خاصیت موتور بدون اضافه بار (non overloading motor charactristic) غالبا این نوع فن وقتی رفتار سیستم در جریانهای بالای گاز معلوم نیست انتخاب میشود. پره دوکی یا ایر فویل متمایل به عقب یا بکوارد ایرفویل • پروانه های دوکی شکل بر خلاف جهت چرخش فن زاویه دارند. • با پره های نازک بیشترین راندمان در حدود 85 درصد را دارند اما به دلیل توقفات ناشی از Overload موتور، بیشترین ناپایداری را دارند. • زاویه کم برخورد با جریان گاز، انباشت مواد روی پره های فن و همچنین سایش را بیشتر میکند. • بازدهی در جریانهای بالا افت میکند. • مناسب استفاده به عنوان FD Fan (فن دمنده، فن در معرض جریان نسبتا تمیز گاز در سمت بالا دستی و شروع جریان در فرآیند) میباشد. • به دلیل خاصیت موتور بدون اضافه بار (non overloading motor charactristic) غالبا این نوع فن وقتی رفتار سیستم در جریانهای بالای گاز معلوم نیست انتخاب میشود.
