طراحی و مدلسازی مرغداری + فیلم شبیه سازی

یکی از پرتکرارترین درخواستهای دریافتی در کارنوتک، موضوع طراحی و نقشه کشی مرغداری است. در مقالات قبلی به استانداردهای کلی احداث مرغداری پرداختیم و اکنون قصد داریم با نگاهی عملی تر، این موضوع را بررسی کنیم.

در این مقاله، یک نمونه واقعی از نقشه مرغداری که اخیراً توسط تیم کارنوتک طراحی شده است را به طور دقیق تحلیل خواهیم کرد. هدف ما ارائه راهکارهای کاربردی، نکات فنی و تجربیات عملی است تا بتوانید با آگاهی بیشتری پروژه های خود را پیش ببرید.

مدلسازی مرغداری

در این ویدیو، یک مدل سه‌بعدی از مرغداری به نمایش گذاشته شده است که با دقت بالا طراحی و شبیه‌سازی شده است. شما می‌توانید:

  • جایگذاری دقیق تجهیزات مانند سیستم‌های تهویه، آبخوری و دانخوری را مشاهده نمایید.
  • نحوه بهره‌برداری از فضای موجود در یک طراحی مدرن را تحلیل کنید.

این مدلسازی به شما کمک می‌کند درک بهتری از اصول طراحی مرغداری پیدا کنید. پس از تماشای ویدیو، به ادامه مقاله مراجعه فرمایید تا جزئیات فنی را به همراه نکات اجرایی مهم بررسی کنیم.



پلان معماری سالن پرورش طیور

تصویر مربوط به نقشه پلان معماری مرغداری است که در آن موقعیت ستون‌ها، دیوارها، درها، فضاهای داخلی و جزئیات عملکردی مشخص شده‌اند. عنوان پلان در پایین نقشه مشخص است: با مقیاس ۱:۱۰۰. در نقشه، محورهای افقی و عمودی با حروف و اعداد مشخص شده‌اند (A تا O و ۱ تا ۲) که برای تعیین موقعیت دقیق اجزای سازه‌ای مانند ستون‌ها و دیوارها به‌کار می‌روند.

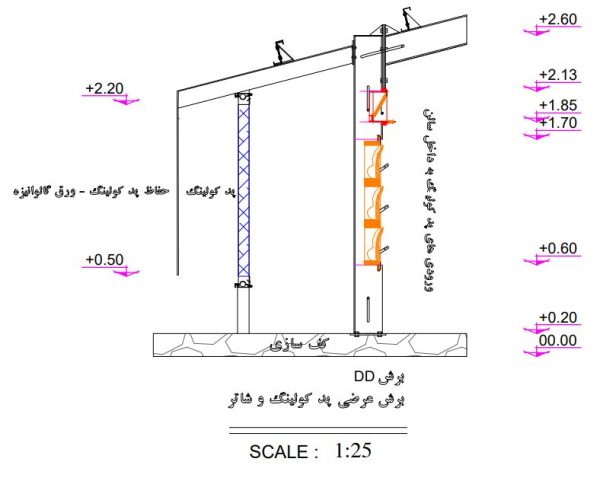

برش عرضی از پد کولینگ و شاتر در سالن مرغداری

در این مقطع، نمایی دقیق از نحوه استقرار و عملکرد پد کولینگ در کنار شاتر در دیواره جانبی سالن مشاهده می‌شود. پد کولینگ که درون قاب فلزی نصب شده‌اند، نقش اصلی در تأمین هوای خنک و مرطوب برای سالن پرورش ایفا می‌کنند. در این برش، کانال‌های ورودی هوا به همراه مسیر عبور جریان هوا به‌سمت داخل سالن به‌وضوح مشخص است. سیستم شاتر نیز که در قسمت داخلی دیوار قرار دارد، وظیفه تنظیم و کنترل میزان ورود هوا از پدها به فضای داخلی را بر عهده دارد. برای اطلاعات بیشتر در زمینه پدهای سلولزی مرغداری کلیک کنید.

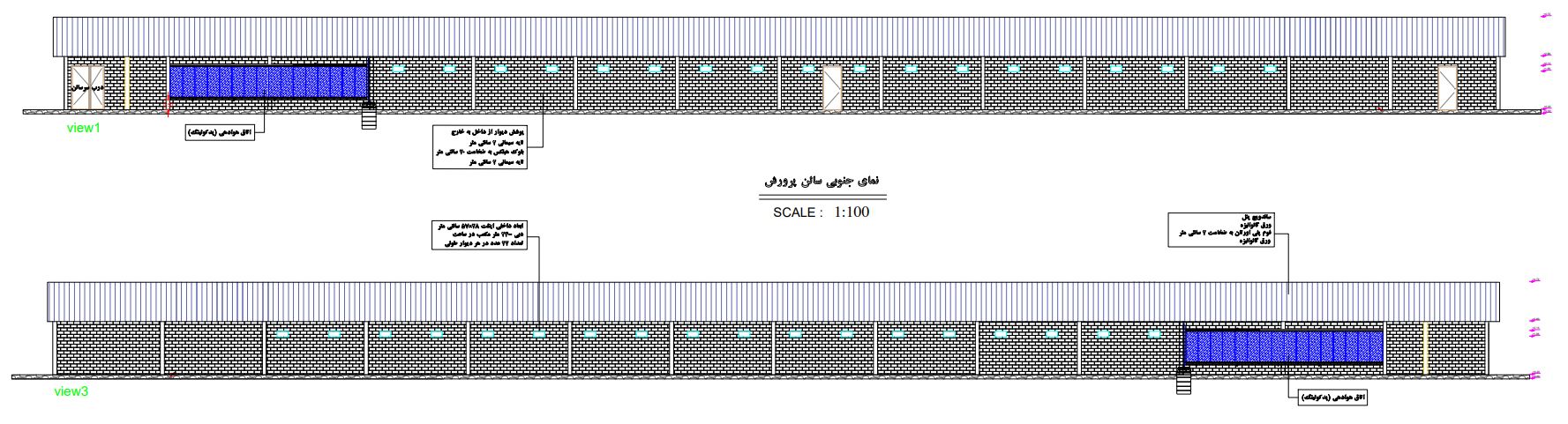

نمای جانبی سالن پرورش طیور

در این تصویر، نمایی کامل از دو نمای جانبی سالن پرورش طیور نمایش داده شده است. در این پلان، محل استقرار پدهای سلولزی در دو انتهای سالن مشخص شده است که با رنگ آبی در تصویر متمایز شده‌اند. در نمای بالایی، محل درب ورودی سالن و پنجره‌های اینلت به همراه جزئیات دیوارهای آجری با پوشش گالوانیزه به‌وضوح مشخص است. توجه داشته باشید در دهانه های نزدیک به هواکش نباید پنجره اینلت استفاده شود. ثابت شده است که به این صورت عملکرد کلی سیستم تهویه بهتر خواهد بود.
چنانچه در زمینه عملکرد پنجره های اینلت اطلاعی ندارید در مقاله زیر به طور مفصل به این موضوع پرداخته ام.

نحوه عملکرد پنجره اینلت

این نقشه با مقیاس ۱:۱۰۰، طرحی فنی از یک سالن پرورش طیور را ارائه می‌دهد که شامل اجزای سازه‌ای کلیدی همچون پدهای کولینگ، دریچه‌های تهویه، و درب‌های دسترسی است. پدهای کولینگ به‌عنوان بخشی از سیستم خنک‌کننده تبخیری عمل می‌کنند و با جذب هوای گرم و عبور آن از محیط مرطوب، دمای داخلی سالن را کاهش می‌دهند. دریچه‌ها به‌صورت استراتژیک در نقاط مختلف تعبیه شده‌اند تا جریان هوای متعادل و تهویه مناسب را تضمین کنند.

توضیحات فنی برش عرضی سالن در محل هواکش‌ها

در این تصویر به جانمایی هواکش های مرغداری پرداخته شده است. همانطور که میدانید اهمیت سیستم تهویه از جنبه های مختلفی زیاد است. جانمایی دقیق هواکش ها و همچنین انتخاب مدل استانداد هواکش میتواند زمینه ساز یک سیستم تهویه با کارایی بالا برای شما باشد. جانمایی اشتباه در تعیین محل هواکش میتواند در قسمت هایی از سالن سرعت جریان باد را زیاد کند و در قسمت هایی سرعت جریان هوا راکد باشد. هوای راکد در بخشی از سالن مرغداری زمینه ساز تجمع پرنده ها در آنجا و محلی مستعد در انتقال آلودگی ها و بیماری ها خواهد بود.

نکته ی دیگری که در اینجا مناسب هست که به آن اشاره کنم تفاوت عملکرد نمونه های محتلف هواکش های مرغداری میباشد. معمولا مرغداران هواکش ها را بر اساس سایز و ابعاد آن میشناسند. حقیقتی که وجود دارد این است در نمونه های هواکش ۱۴۰ رنج ۲۷ هزار متر مربع تا ۴۴ هزار متر مربع دبی هواهی دیده میشود که عددی قابل تامیل میباشد. در طراحی و نیاز سنجی تعداد هواکش ها بایستی به ظرفیت حقیقی مدل هواکشی که مد نظر دارید توجه کنید تا به این صورت هوای مناسب برای مرغداری را بوجود بیاوریم.

محاسبه هواکش مرغداری

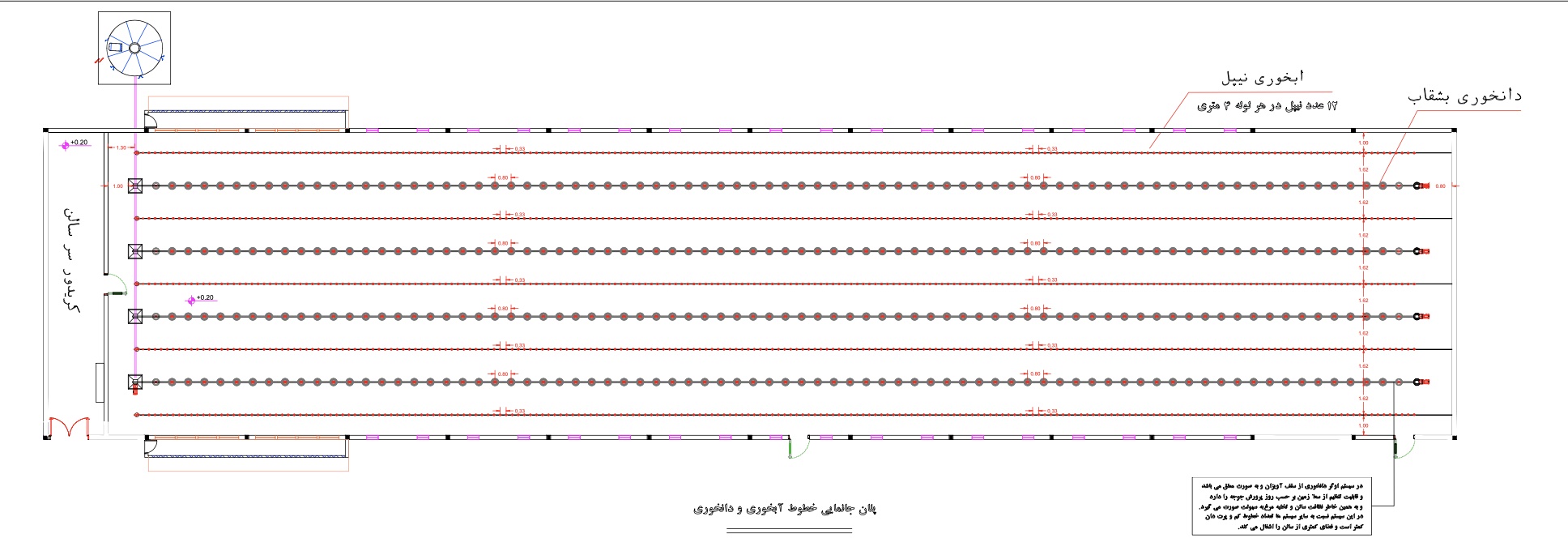

جانمایی سیستم دانخوری و آبخوری

بر اساس استانداردهای جهاد کشاورزی در هر متر مربع ۱۵ سر مرغ در سالن قرار میگیرند. برای این ظرفیت باید به تعداد مناسب آبخوری و دانخوری در نظر گرفت. ما در شرکت کارنوتک بازای هر ۸۰ سانتی متر یک عدد بشقاب قرار میدهیم. فاصله آبخوری نیز بازای هر ۳۳ سانتی متر یک عدد نیپل میباشد. در پلان بالا برای یک سالن به عرض ۱۵ متر ۴ ردیف دانخوری و ۵ ردیف آبخوری استفاده شده است.

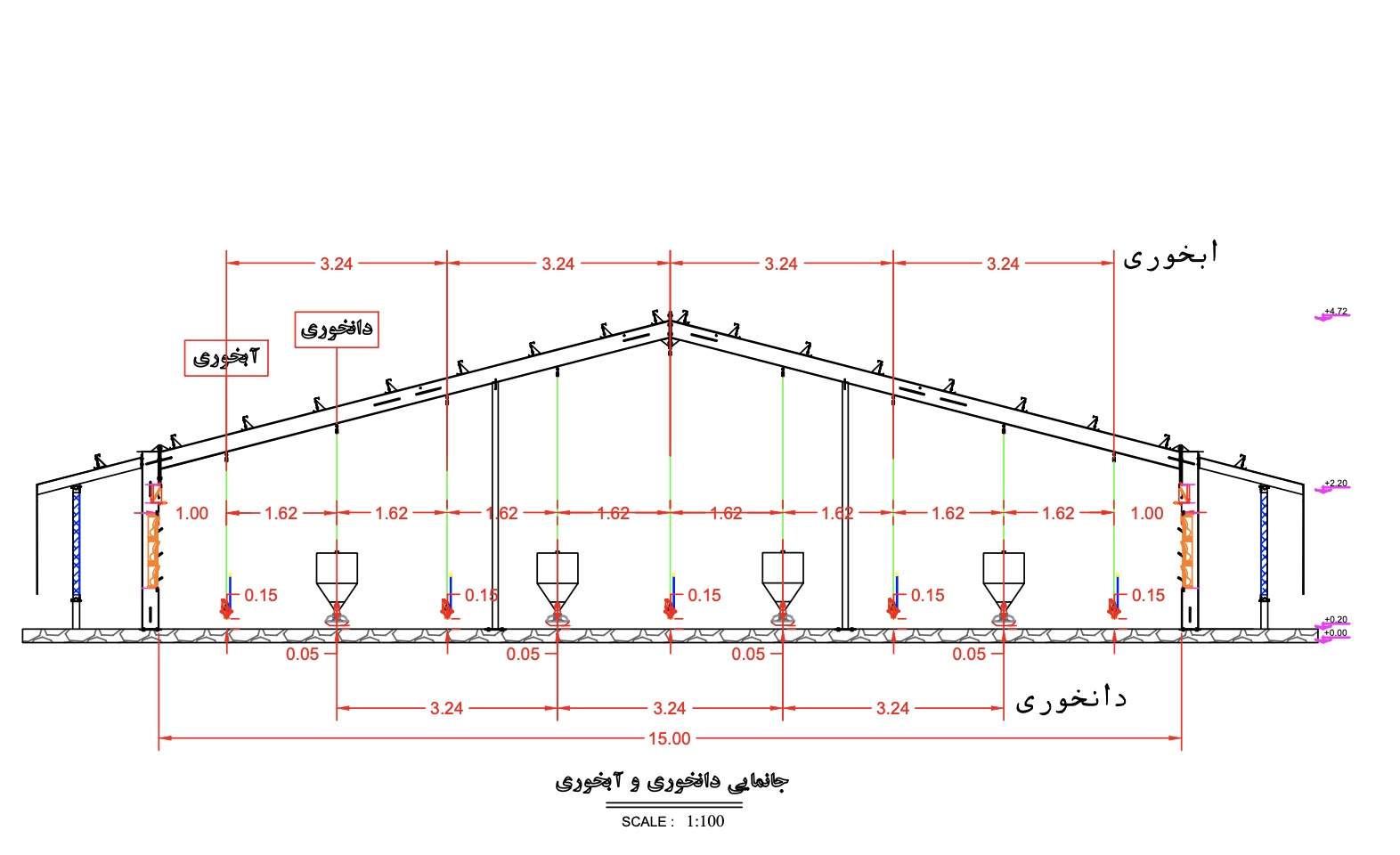

در تصویر بالا برش دیگری از نقشه جانمایی سیستم آبخوری و دانخوری را ملاحظه میکنید.



پلان روشنایی مرغداری

پلان روشنایی مرغداری

پلان روشنایی مرغداری

جمع بندی

ممنون که تا پایان این مطلب همراه ما بودید. امیدوارم مطالب ارایه شده بتواند مورد استفاده شما باشد و در برنامه ریزی ها و طراحی های سالن های مرغداری استفاده شود. همچنین چنانچه قصد مشاوره در زمینه مرغداری دارید یا مایلید به همین شکل که در این مطلب دیدید طراحی مرغداری شما توسط تیم فنی کارنوتک انجام شود میتوانید از طریق لینک زیر اقدام نمایید.

مشاوره مرغداری
